DÂY CHUYỀN SẢN XUẤT NƯỚC UỐNG ĐÓNG CHAI 24-24-8
Nước uống đóng chai là sản phẩm được sản xuất từ những nguồn nước khác nhau bằng dây chuyền sản xuất nước uống đóng chai 24-24-8. Thiết bị giúp loại bỏ hoàn toàn tạp chất và những thành phần cặn nặng có trong nước nguyên liệu. Thành phẩm nước tinh khiết thu được chỉ chứa 2 thành phần duy nhất là H2 và O2.
QUY TRÌNH SẢN XUẤT NƯỚC UỐNG TINH KHIẾT ĐÓNG CHAI
Dây chuyền sản xuất nước uống đóng chai 24-24-8 hoạt động theo quy trình chính sau:
LỌC, KHỬ CẶN THÔ
Quá trình lọc thô sẽ giúp loại bỏ các cặn lơ lửng có trong nước. Sau đó, nước được dẫn qua bộ lọc chứa chất liệu có khả năng oxy hóa kim loại khiến chúng kết tủa và dễ dàng được đưa ra ngoài. Tiếp theo, nước được dẫn vào hệ thống trao đổi ion để làm mềm nưức.
KHỬ MÀU VÀ MÙI
Nước được đưa qua bộ lọc xúc tự động có chứa nhiều lớp vật liệu để loại bỏ các cặn thô trên 5 micron. Bước này có tác dụng khử mùi tanh và mang lại màu sắc tự nhiên cho nước.
LỌC QUA HỆ THỐNG RO
Sau khi loại bỏ cặn thô, nước được đưa qua các lớp vật liệu có kích thước siêu nhỏ để loại bỏ hoàn toàn cặn, kim loại nhỏ và vi khuẩn còn sót lại.
DIỆT KHUẨN
Để chắc chắn thành phẩm cuối cùng có độ tinh khiết gần như tuyệt đối. Nước được đưa qua hệ thống lọc kích thước chỉ 0,2µm để thanh lọc toàn bộ xác vi khuẩn. Kết thúc quá trình lọc, nước đạt chất lượng tốt nhất về màu sắc cũng như mùi vị tự nhiên.
CHIẾT RÓT VÀ ĐÓNG CHAI
Nước sau khi đã xử lý qua nhiều bước sẽ được hệ thống bơm đến bể chứa. Từ đây, máy thực hiện chiết rót và đóng chai. Trước khi hoàn thành khâu cuối cùng, nắp chai sẽ được ngâm rửa trong dung dịch tiệt trùng để máy đóng nắp tự động.
CÁC THIẾT BỊ CHÍNH CÓ TRONG DÂY CHUYỀN SẢN XUẤT NƯỚC UỐNG ĐÓNG CHAI 24-24-8
Thiết bị trong dây chuyền được phân chia ra theo quy trình hoạt động chính. Cụ thể:

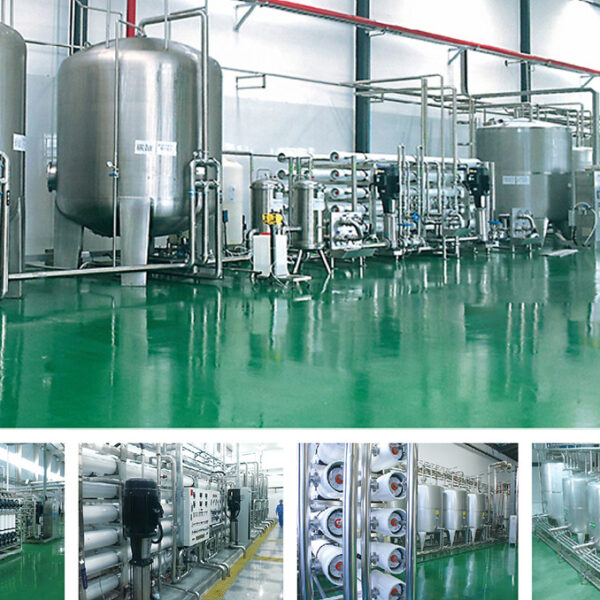

QUY TRÌNH XỬ LÝ NƯỚC
Quy trình xử lý nước bao gồm các thiết bị giúp loại bỏ cặn bẩn, vi sinh vật có trong nước:
MÁY BƠM NƯỚC THÔ
Máy có tác dụng vận chuyển nguồn nước thô của hệ thống với lưu lượng và áp suất ổn định. Mục đích hoạt động của thiết bị giúp ngăn chặn tác hại của nước và đảm bảo sự ổn định, trơn tru của hệ thống.
Thông số kỹ thuật
| CHL | 20-3 |
| Công suất | 12m3/h |
| Thang máy | 28m |
| Công suất | 380v / 50Hz 3Ph 1.1kw |
| Tốc độ xoay | 2900m / phút |
BỘ LỌC CÁT THẠCH ANH
Việc sử dụng các bộ lọc cát thạch anh đá trung bình. Mục đích chính là loại bỏ nước có chứa trầm tích, mangan, rỉ sét. Vật liệu keo, tạp chất cơ học, chất rắn lơ lửng và các hạt khác trong 20UM trên của các chất nguy hiểm cho sức khỏe.
Độ đục của nước thải nhỏ hơn 0,5NTU, CODMN nhỏ hơn 1,5mg / L, hàm lượng sắt dưới 0,05mg / L, SDI nhỏ hơn hoặc bằng 5. Lọc nước là một loại quá trình “vật lý – hóa học”. Nước thông qua các vật liệu dạng hạt khi cách ly các tạp chất nước lọc và huyền phù keo. Lọc là một quá trình lọc nước hiệu quả và xử lý quá trình chính trong việc chuẩn bị nước tinh khiết, nó là một quá trình không thể thiếu.
Thiết bị này rất cần thiết khi thành lập dây chuyền sản xuất nước uống đóng chai.
Thông số kỹ thuật
| Mô hình | SYS-12 |
| Chiều cao | 2900mm |
| Đường kính | 1000mm |
| Chất liệu | Thép không gỉ SUS304 (Cấp thực phẩm) |
| Độ dày | 3mm |
| Môi trường lọc | cát thạch anh |
| Khối lượng lọc | 12m³/ h |
BỘ LỌC CARBON
Bộ lọc than hoạt tính được sử dụng để loại bỏ sắc tố trong nước, mùi, một số lượng lớn các sinh vật hóa học và sinh học. Làm giảm giá trị còn lại của ô nhiễm nước và thuốc trừ sâu và các chất ô nhiễm có hại khác.
Cấu trúc của bộ lọc than hoạt tính và bộ lọc cát thạch anh. Sự khác biệt được đặt bên trong khả năng hấp phụ mạnh mẽ của than hoạt tính. Để loại bỏ bằng bộ lọc cát thạch anh mà không cần lọc ra vật liệu hữu cơ, hấp thụ clo dư trong nước. Sử dụng nước nhiều hơn hoặc bằng clo 0,1ML / M3, SDI nhỏ hơn hoặc bằng 4, là clo oxi hóa mạnh. Có nhiều loại tổn thương màng, đặc biệt, màng thẩm thấu ngược nhạy cảm hơn với clo.
Ngoài ra, quá trình kích hoạt, bề mặt than hoạt tính để tạo thành các bộ phận không kết tinh của một số nhóm chức năng chứa oxy. Các nhóm chức năng này có thể có sự hấp thụ hóa học của quá trình oxy hóa. Xúc tác là than hoạt tính, để khôi phục hiệu suất, có thể loại bỏ hiệu quả một số ion kim loại trong nước.
Thông số kỹ thuật:
| Mô hình | GHT-12 |
| Chiều cao | 2900mm |
| Đường kính | 1000mm |
| Chất liệu | Thép không gỉ SUS304 |
| Độ dày | 3mm |
| Công nghệ lọc | sử dụng carbon hoạt tính |
| Khối lượng xử lý | 12m³ / h |
THIẾT BỊ ĐỊNH LƯỢNG
vật liệu để điều chỉnh giá trị PH chất keo tụ
Bể định lượng: Vật liệu PE, 300L với bơm định lượng 1 bộ
MÁY TẠO OZONE
Đạt tỷ lệ khử trùng vi khuẩn lên đến 99,9% chỉ trong 1 đến 2 giây.
BỘ LỌC CHÍNH XÁC
Kích thước hạt trong nước để loại bỏ các hạt mịn. Bộ lọc cát có thể loại bỏ các hạt keo rất nhỏ trong nước, do đó độ đục đạt 1 độ. Nhưng vẫn còn trên một ml nước cho hàng trăm nghìn hạt keo kích thước hạt 1-5 micron. Áp lực lên bộ lọc này để loại bỏ nước sau kích thước hạt từ 100 micron trở xuống trong các hạt nhỏ. Để giảm thêm độ đục, để đáp ứng quá trình tiếp theo của các yêu cầu nước về bảo vệ các quá trình lâu dài tiếp theo.
Thông số kỹ thuật
| Mô hình | JML-12 |
| Chiều cao | 1000mm |
| Đường kính | 500mm |
| Chất liệu | Thép không gỉ SUS304 (Cấp thực phẩm) |
| Độ dày | 2,5mm |
| Trung bình | Màng polypropylene |
| Khối lượng xử lý | 12m³ / h |
BÌNH CHỨA NƯỚC
Bể chứa nước được sử dụng để giữ nước tạm thời. Nó giúp ngăn chặn các bộ lọc trước đây bị hư hỏng trong trường hợp thiết bị bảo vệ áp suất cao của hệ thống RO bị hỏng.
Dung tích bồn chứa: 1000L
Vật liệu: PE
HỆ THỐNG THẨM THẤU NGƯỢC RO
Cách sử dụng: Thiết bị này được sử dụng để loại bỏ vi trùng, ion vô cơ có hại và ion hữu cơ; loại bỏ kim loại nặng và muối; sắp xếp lại cấu trúc nước. Đó là thiết bị lý tưởng để làm nước uống tinh khiết tiêu chuẩn cao.
Dữ liệu thiết kế chính: RO≥10m³/H (25ºC).
Tỷ lệ tái chế: 65-80%.
QUY TRÌNH CHIẾT RÓT VÀ ĐÓNG CHAI

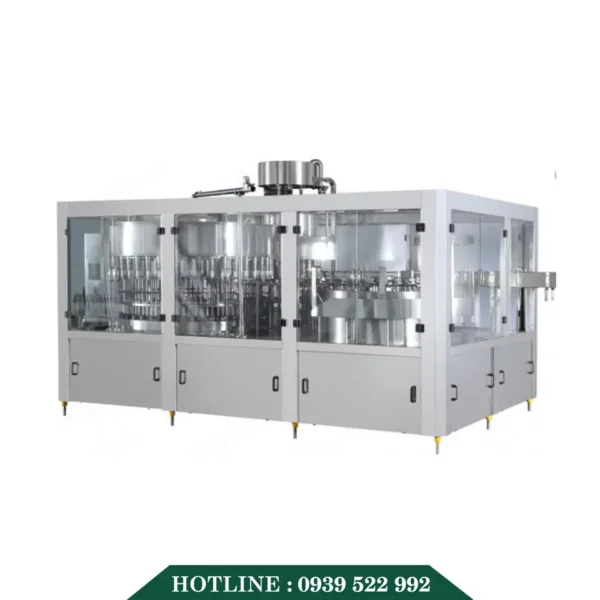

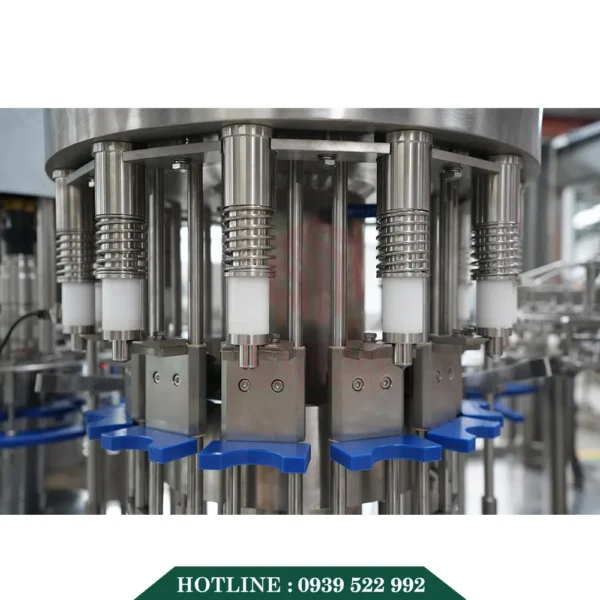

Máy chiết rót nước uống dòng CGF tích hợp rửa chai, đổ đầy nước và đóng nắp. Cả ba quy trình được thực hiện hoàn toàn tự động. Máy được làm bằng thép không gỉ chất lượng cao. Các thiết bị quan trọng được thực hiện bằng công cụ máy. Giúp phát hiện các chai không được đổ đầy hoặc không có nắp chai nhờ cảm biến quang điện. Thiết bị hoạt động dễ dàng, chống mài mòn tốt, độ ổn định cao, tỷ lệ sai sót thấp…
Đây là thiết bị không thể thiếu trong dây chuyền sản xuất nước uống đóng chai.

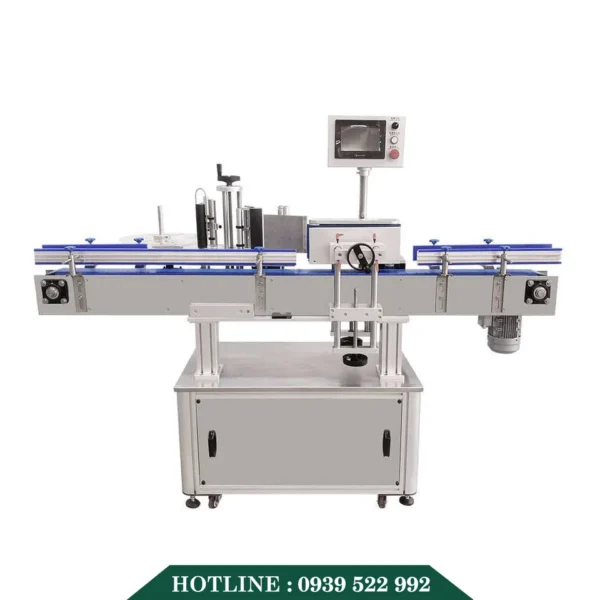

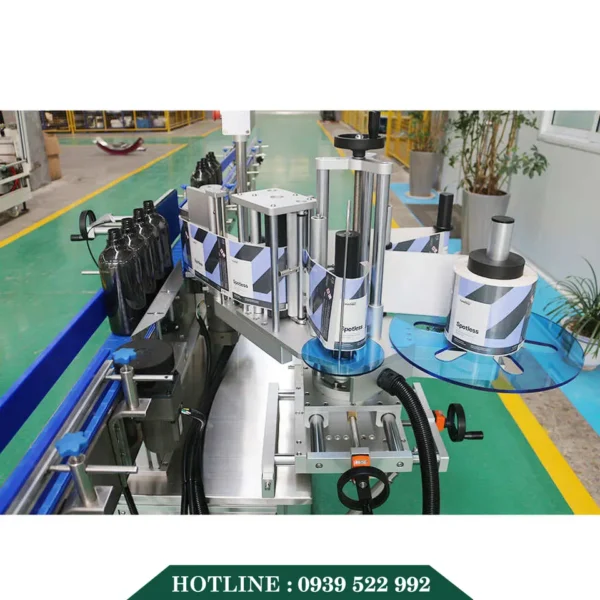

MÁY DÁN NHÃN

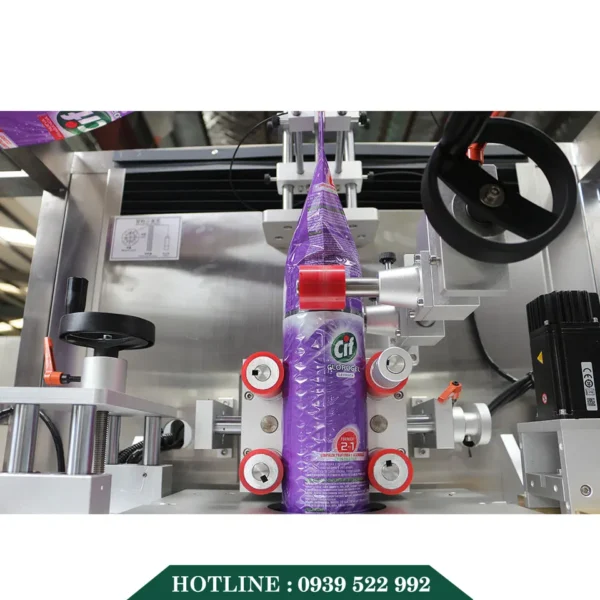

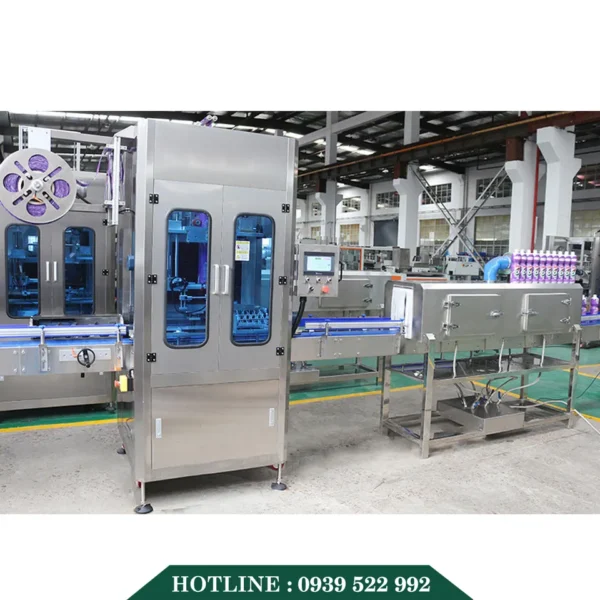

Máy này áp dụng công nghệ tiên tiến, phủ nhãn vòng tròn trên chai PET, sau đó co lại nóng để cố định vị trí trên thân chai. Máy được trang bị khả năng di chuyển lên xuống để phù hợp với vị trí cần dán nhãn.
| Mô hình | TB-150D |
| Độ dài nhãn | 35-250mm |
| Độ dày nhãn | 0,035-0,08mm |
| Vật liệu nhãn mác | PET, PP, PE, PVC, OPS, v.v. |
| Năng lực sản xuất | 9000 nhãn / giờ |
| Đường kính chai thích hợp | 28-120mm |
| Chiều cao chai thích hợp | 150-320mm |
| Loại chai thích hợp | loại tròn, loại hình elip, loại hình vuông, loại đường cong |
| Điện | 380v, 50HZ, 4.0kw
Máy phát điện hơi nước: 24kw |
| Kích thước tổng thể | Máy chính 3000x1200x2000mm (LxWxH)
Kích thước đường hầm: 1800x400x1700mm (LxWxH) |
| Trọng lượng | 2200kg |
LIÊN HỆ LẮP ĐẶT DÂY CHUYỀN SẢN XUẤT NƯỚC UỐNG ĐÓNG CHAI 24-24-8
Trên đây là dây chuyền sản xuất nước uống đóng chai 24-24-8 đạt chuẩn. Nếu bạn có nhu cầu lắp đặt dây chuyền sản xuất thế hệ mới, giúp mang đến những sản phẩm chất lượng, tốt cho sức khỏe và thu về nguồn lợi kinh tế cao cho doanh nghiệp hãy liên hệ ngay Công Nghệ Máy Thiên Phú.
